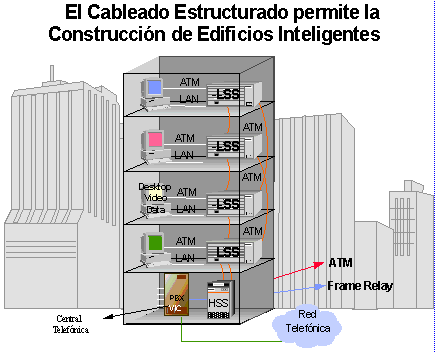

Cableado Estructurado

CABLEADO ESTRUCTURADO TIA/EIA 568B

El Estandar especifica los requerimientos para  el cableado de Telecomunicaciones dentro de  un Edificio Comercial, y entre Edificios en un  campus. Cubre un area geografica con un radio de  aprox. 3000 metros, una area de oficinas de hasta 1,000,000 m2 y con una poblacion de  hasta 50,000 usuarios.
SISTEMA DE CABLEADO ESTRUCTURADO

•  Componentes de un Sistema de Cableado

Estructurado:
 Building Entrance
 Equipment Room
 Backbone Cabling
 Telecommunications Room
 Horizontal Cabling
 Work Area
 Administration


ESTÁNDARES

ANSI/TIA/EIA-568-B.1 Commercial Building Telecommunications
Cabling
ANSI/TIA/EIA-568-B.2 Commercial Building Telecommunications.
Balancing Twisted Pair Components.
ANSI/TIA/EIA-568-B.3 Optical Fiber Cabling Components.
ANSI/TIA/EIA-569-B Commercial Building Telecommunications
.Pathways & Spaces.
ANSI/TIA/EIA-606-A Admin. for Telecom. Infrastructure of
Commercial Bldg.
ANSI/TIA/EIA-607A Commercial Building Grounding and Bonding
for Telecom



CABLEADO ESTRUCTURADO TIA/EIA 942

ALCANCES DE LA NORMA


El Estandar especifica los mínimos requerimientos para la infraestructura de telecomunicaciones de un centro de datos y cuarto de computo.

CONSIDERACIONES EN EL DISEÑO

ESPACIOS EN EL DATA CENTER

 Cuarto de Entrada

 Área de Distribución Principal (MDA)

 Área de Distribución Horizontal (HDA)

 Área de la Zona de Distribución (ZDA)

 Área de los Equipos de Distribución (EDA)

TOPOLOGIA TIPICA

CUARTO DE ENTRADA

 Interface entre el Data Center y el Cableado Externo.

 Se ubica el Punto de Demarcación.

 Puede ser localizado fuera del DC.

 Puede ser parte del DC.

 Sus dimenciones depende de:

 Vías de Cableado

 Espacio para regletas en pared

 Racks o Gabinetes

 Equipamiento

ÁREA DE DISTRIBUCIÓN HORIZONTAL
(HDA)

 Incluye al MDF o Main Cross-Connect (MC)

 Punto central del cableado en el DC

 Puede incluir componentes como patch panels cuando se

requiera.

 Cada DC tiene al menos un MDA

 Se ubican el switch Core, PBX.

 Puede servir:

 Uno o más HDA o EDA dentro

 del DC

 Uno o más TR fuera del DC

 Sirve a las Áreas de Equipos cuando no lo hace

el MDA.

 Incluye: Switches para LAN, KVM, SAN.

 Mínimo un HDA por Piso

AREA DE EQUIPOS

 Para Equipos Finales. Como sistemas de
Cómputo y Equipos de Telecomunicaciones.
 No cumple funciones de: Cuarto de Entrada,
MDA, HDA.

AREA DE DISTRIBUCION DE ZONA (ZDA)

 Punto de Interconexión Opcional, dentro del Cableado
Horizontal.
 Ubicado entre el HDA y EDA, se emplea cuando se requiere:
 Gran flexibilidad
 Reconfiguración frecuente
 El ZDA no es un punto de administración.
 No se emplean equipos activos en el ZDA.
 Limitado a 288 conexiones de TP.

TOPOLOGIA REDUCIDA DEL DC

Sistemas de Detección y Extinción

Detección de Incendios

Dada la gran cantidad de componentes electrónicos, fuentes de alimentación, cableado y conexiones, es fundamental detectar cualquier fase precoz de incendio y poder extinguirlo rápidamente con el fin de evitar incidentes tanto en la continuidad de funcionamiento como en la disponibilidad y recuperación de la información. Socored aplica los conocimientos y las últimas tecnologías para combatir con mayor eficacia los efectos devastadores de un incendio en el entorno de un Centro de Proceso de Datos.

Protección Pasiva
La protección contra incendios empieza por acondicionar correctamente la zona del CPD y de sus pasos de instalaciones, tanto de cableado y tuberías (Cableductos) como de ventilación (Compuertas) al interior del mismo. Por eso se recomienda tener en cuenta los materiales del perímetro y del sellamiento del CPD frente a los incendios o agentes externos reduciendo las cargas de fuego al mínimo. La interconexión entre los diferentes equipamientos del CPD tales como la climatización, gestor de alarmas, enclavamientos de puertas y compuertas es muy importante para la óptima extinción.

Detección
Es fundamental confirmar la aparición de un incendio incluso antes de que se produzca. Los equipos de detección deben ser lo suficientemente sensibles para detectar cuanto antes la aparición del fuego.


Éstos deben proteger todas las áreas del CPD ya sean racks herméticos, falsos suelos, infraestructuras asociadas, etc. Para evitar las falsas alarmas un sistema de detección debe respaldarse en varios sensores para confirmar la aparición del incendio incluso en varias zonas.


Entre los sistemas de detección más habituales para el CPD encontramos:

Central automática de detección de incendios. Encargada de recibir, procesar y ejecutar las señales recibidas (Detectores, zonas, pulsadores, etc) y ejecutar, según la programación especifica del recinto, la activación de pre-alarmas, alarmas y disparo de extinción.

Detección precoz. Tienen como principal característica el constante análisis del aire mediante la aspiración del aire transportado por una tubería que recorre la zona protegida hasta un sensor de alta sensibilidad. De esta manera se consiguen tiempos de respuesta mucho menor, un mayor muestreo de puntos y gran fiabilidad.

Sensores o Detectores de Incendio (Ópticos o Iónicos). Dispositivos encargados de la detección de partículas de combustión tanto invisibles como humos visibles. Estos sensores detectan con rapidez, posibilitando actuar de inmediato con equipos automáticos de extinción.


Extinción de Incendios

Dada la criticidad de los equipos informáticos y electrónicos y la información almacenada en un data center, se deben instalar agentes de extinción con propiedades dieléctricas, que permitan usarlo sin riesgo de cortocircuitos, de baja reducción de oxigeno, sin riesgo para las personas, que no genere residuos y medioambientalmente seguros. Otro factor a tener en cuenta será la hermeticidad del recinto y la necesidad de compuertas de sobrepresión. Entre los agentes y sistemas extintores más habituales para el CPD encontramos:


Novec 1230. El agente extintor más eficiente debido que cumple con las características anteriormente comentadas completamente a parte de ser medioambientalmente el mas respetuoso ya que no daña la capa de ozono, tiene una vida atmosférica de 5 días y un potencial de calentamiento global de 1. Garantía 3M 20 años.

FM200 / FE-13 (HFC-227 / HFC 23). Agentes extintores fluorados que sustituyen al halón 1301. Estos agentes extinguen los incendios principalmente por absorción de calor. Entre las principales ventajas se encuentran que no deja residuos tras la extinción, no es conductor, sostenible medioambientalmente, no nocivo contra las personas y los costes son contenidos.

Agua Nebulizada. El resultado es una mayor superficie de gota, que permite absorber mejor el calor y por tanto evapora más rápidamente. El enfriamiento y el efecto de mojado permiten una lucha más efectiva contra el fuego, usando una mínima cantidad de agua de extinción.

Reducción de oxigeno. Reduce la cantidad de oxígeno del recinto a proteger hasta una concentración que impide el desarrollo del fuego, pero sin resultar peligrosa para las personas.


Sistemas Integrados
DET-AC: Sistema compacto de detección precoz de incendios por aspiración y extinción automática por el nuevo agente extintor Novec 1230. Estas tecnologías han permitido que en sólo 1 Unidad de Altura (UA) se pueda tener un sistema completo de detección y extinción automática de incendios para espacios reducidos y aislado de otros volúmenes como el interior de racks 19" aislados o con puertas de cristal.

DISEÑO DATACENTER

DATACENTER

Metodología de trabajo está enmarcada bajo los lineamientos del PMI con lo cual logramos un proyecto confiable integrando las siguientes soluciones:

• Diseño

• Obra Civil y Arquitectónica

• Subestación

• Generador

• Red Eléctrica

• UPS

• PDU

• Aire Acondicionado

• Piso Falso

• Control de Acceso

• CCTV

• Sistemas de Detección y Extinción

• Cableado Estructurado

• Monitoreo

Cómo diseñar un Data Center?

Diseño Data Center y Grados de disponibilidad (Tier).

Un CPD no sólo es construcción, hardware, software y telecomunicaciones. La infraestructura física de un CPD la componen una serie de subsistemas como el de climatización, el eléctrico, el sistema de protección contra incendios y otros.

Adicionalmente se deben tomar en cuenta otros aspectos como los recursos humanos y los procesos asociados que deben generar la capacidad de mantenerse en funcionamiento aunque existan accidentes o desastres naturales.

El estándar TIA-942 incluye información sobre los Grados de Disponibilidad (Tier) con los que pueden clasificarse los CPDs. Estos Tiers están basados en información desarrollado por el Uptime Institute, un consorcio dedicado a proveer a sus miembros las mejores prácticas y benchmarks para mejorar la planificación y gestión de CPDs. Para cada uno de los cuatro Tiers se describe detalladamente las recomendaciones para la infraestructura, de seguridad, eléctrica, mecánica y telecomunicaciones. A mayor número de Tier mayor grado de disponibilidad.

Los Data Centers con componentes redundantes son ligeramente menos susceptibles a interrupciones, tanto planeadas como las no planeadas. Estos CPDs cuentan con suelo técnico, UPS y generadores eléctricos, pero está conectado a una sola línea de distribución eléctrica. Su diseño es (N+1), lo que significa que existe al menos un duplicado de cada componente de la infraestructura. La carga máxima de los sistemas en situaciones críticas es del 100%. El mantenimiento en la línea de distribución eléctrica o en otros componentes de la infraestructura, pueden causar una interrupción del servicio.

La tasa de disponibilidad máxima del CPD es 99.741% del tiempo

Diferentes Tier de Diseño Data Center

data center Tier I puede admitir interrupciones tanto planeadas como no planeadas. Cuenta con sistemas de aire acondicionado y distribución de energía, pero puede no tener suelo técnico, UPS o generador eléctrico. Si los posee pueden tener varios puntos únicos de fallo. La carga máxima de los sistemas en situaciones críticas es del 100%. La infraestructura del CPD deberá estar fuera de servicio al menos una vez al año por razones de mantenimiento y/o reparaciones. Errores de operación o fallos en los componentes de su infraestructura causarán la interrupción del CPD.

La tasa de disponibilidad máxima del CPD es 99.671% del tiempo.

Tier II: Diseño Data Center con Componentes Redundantes

Los Data Centers con componentes redundantes son ligeramente menos susceptibles a interrupciones, tanto planeadas como las no planeadas. Estos CPDs cuentan con suelo técnico, UPS y generadores eléctricos, pero está conectado a una sola línea de distribución eléctrica. Su diseño es (N+1), lo que significa que existe al menos un duplicado de cada componente de la infraestructura. La carga máxima de los sistemas en situaciones críticas es del 100%. El mantenimiento en la línea de distribución eléctrica o en otros componentes de la infraestructura, pueden causar una interrupción del servicio.

La tasa de disponibilidad máxima del CPD es 99.741% del tiempo.

Tier III: Diseño Data Center con Mantenimiento Concurrente

Las capacidades de un Data Center de este nivel permiten realizar cualquier actividad planeada sobre cualquier componente de la infraestructura sin interrupciones en la operación. Actividades planeadas incluyen mantenimiento preventivo, reparaciones o reemplazo de componentes, agregar o eliminar componentes, realizar pruebas de sistemas o subsistemas, entre otros. En este diseño data centerdebe existir suficiente capacidad y doble línea de distribución de los componentes, de forma tal que sea posible realizar mantenimiento o pruebas en una línea y mientras que la otra atienda la totalidad de la carga. En este nivel, actividades no planeadas como errores de operación o fallos espontáneos en la infraestructura pueden todavía causar una interrupción del CPD. La carga máxima en los sistemas en situaciones críticas es de 90%.

Muchos CPDs Tier III son diseñados para actualizarse a Tier IV, cuando los requerimientos del negocio justifiquen el coste.

La tasa de disponibilidad máxima del CPD es 99.982% del tiempo.

Tier IV: Diseño Data Center Tolerante a Fallos

Un diseño data center con este nivel provee capacidad para realizar cualquier actividad planeada sin interrupciones en el servicio, pero además la funcionalidad tolerante a fallos le permite a la infraestructura continuar operando aún ante un evento crítico no planeado. Esto requiere dos líneas de distribución simultáneamente activas, típicamente en una configuración System+System. Eléctricamente esto significa dos sistemas de UPS independientes, cada sistema con un nivel de redundancia N+1. La carga máxima de los sistemas en situaciones críticas es de 90%. Persiste un nivel de exposición a fallos, por el inicio de una alarma de incendio o porque una persona inicie un procedimiento de apagado de emergencia (EPO), los cuales deben existir para cumplir con los códigos de seguridad contra incendios o eléctricos.

La tasa de disponibilidad máxima del CPD es 99.995% del tiempo.

Arquitectura y Obra Civil

La subestación Energía proporciona niveles altos de confiabilidad Al Centro de Datos


Una subestación eléctrica es una instalación destinada a modificar y establecer los niveles de tensión de una infraestructura eléctrica, para facilitar el transporte y distribución de la energía eléctrica. Su equipo principal es el transformador. Normalmente esta dividida en secciones, por lo general 3 principales, y las demás son derivadas.
Las secciones principales son las siguientes:
Sección de medición.
Sección para las cuchillas de paso.
Sección para el interruptor.
Las secciones derivadas normalmente llevan interruptores, depende de que tipo, hacia los transformadores.

Eléctrico



Tier 1:
– Piso falso, UPS y generador (opcionales) sin redundancia.
– Única vía de distribución
– UPS simple o paralelas por capacidad. Debe contar con
b t ii t bypass para mantenimiento
– PDUs y paneles de distribución utilizados para distribución
de la carga
– Sistemas de tierra: requerimientos mínimos
– Monitoreo de los sistemas es opcional




Tier 2:
– UPS redundante N+1
– Un generador redundante
– PDUs redundantes,, preferiblemente alimentados de
sistemas UPS separados
– Gabinetes deben de contar con dos circuitos eléctricos Gabinetes deben de contar con dos circuitos eléctricos
dedicados de 20A/120V.
– Emergency Power Off System (EPO) Emergency Power Off System (EPO)



Tier 3:
– Al menos redundancia N+1 en el generador, UPS y
sistema de distribución.
– Dos vías de distribución (una activa y otra alterna)
– Sistema de aterrizaje y sistema de protección para
alumbrado.
– Si t d C t l M it it l Sistema de Control y Monitoreo para monitorear la
mayoría de los equipos eléctricos.
– Servidor redundante para asegurar monitoreo y Servidor redundante para asegurar monitoreo y
control continúo.

Tier 4:
– Diseño 2(N 1) Diseño 2(N+1)
– UPS deben contar con bypass manual para
mantenimiento o falla.
– Un sistema de monitoreo de baterías.
– Data Center debe contar con una entrada de
servicios dedicada aislada de otras facilidades servicios dedicada, aislada de otras facilidades
críticas.
– Al menos dos distribuciones de diferentes
subestaciones t i (2 ti i ltá t ) subestaciones (2 activas simultáneamente)
– Detección y transferencia automática.

UPS de centro de datos e instalacion

Los sistemas UPS trifásicos E Series DX son una solución ideal para suministrar protección de energía confiable a cualquier aplicación de misión crítica donde una operación continua es un deber.
El voltaje y frecuencia independientes, libre de transformadores, topología de doble conversión permite que el UPS se adapte a una amplia gama de voltaje de entrada en variación sin comprometer la calidad de la energía de salida de UPS. El DX trifásico cubre el sector de energía 20-40kVA y es la solución más competitiva donde la alimentación de energía continua costeable es obligatoria

BLADEUPS

El Blade UPS de Eaton es una solución de calidad de energía revolucionaria ideal para servidores blade, centros de datos (data centers), aplicaciones de red, dispositivos de almacenamiento y equipo crítico de IT.
El BladeUPS escalable y modular expande la protección de energía de 12 a 60 kW en un solo rack de 19 pulgadas mientras reduce los costos de energía y enfriamiento con su diseño eficiente.
Los paquetes de BladeUPS 12 kW de energía en sólo 6U de espacios de rack y pueden desarrollarse en un número de configuraciones.

9E

El 9E de Eaton proporciona a los clientes la solución más eficiente de calidad de energía en tres áreas claves: espacio, energía y costo.

Diseñado para la máxima eficiencia, el 9E proporciona una eficiencia de hasta el 98% manteniendo un tamaño físico pequeño.

Con baterías internas de hasta 60 kVA, el 9E ofrece una solución integral que también reduce la complejidad de la instalación y el encendido.

9355

Eaton 9355 UPS proporciona energía de respaldo de doble conversión Premium y tiempos de ejecución de batería modificables para IT e infraestructura de ingeniería eléctrica u otros sistemas críticos en aplicaciones corporativas, de atención médica, bancarias, e industriales.

Compactar el máximo tiempo de ejecución de batería en muy poco espacio convierte un 9355 UPS en una solución de protección de energía trifásica realmente completa.

9390

Eaton 9390 UPS combina innovación técnica con un conjunto rico en características para proporcionar protección de energía, la mejor en su clase con alta densidad de energía para centro de datos o data centers, aplicaciones de atención médica, y otros sistemas críticos.

La eficiencia de nivel Premium reduce los costos de servicio público, y con topología de doble conversión no existen riesgos en la confiabilidad.Los tiempos de ejecución modificables y la tecnología de sincronización HotSync aseguran que este sistema UPS se adaptará a sus requisitos de energía actuales y futuros.

PDU

“Una de las principales razones para utilizar un PDU (Power Distribution Unit) es
distribuir de forma adecuada la energía eléctrica hacia los distintos equipos electrónicos en
uso, lo cual genera un ahorro considerable en los Centros de Datos”

EPDU Y PDU (POWER DISTRIBUTION UNIT)

 El PDU permite la centralización de la distribución de energía regulada.

• Transformadores de aislamiento con pantalla electrostática con factores K para manejo de armónicos.

• Monitoreo centralizado de energía.

• Sensores de temperatura.

• Monitoreo circuito a circuito, BCMS que permite monitorear y cuantificar los consumos de energía distribuidos

• Capacidades desde 15 a 300 KVA.

• Ideal para distribución de energía en Data center.

• TVSS integrado en la solución.

• Capacidades desde 15 a 300 KVA.

• Ideal para distribución de energía en Data center.

• Opciones de conectividad y monitoero integradas.



EPDU

---

• Administración de distribución de energía en los rack para Datacenter

• Monitoreo de consumo, humedad y temperatura

• Conectividad TCP/IP

• Redundancia mediante ATS

ATS

---

• Optimos para garantizar redundancia a cargas de una sola fuente en sistemas 2N.

CCTV

Seguridad de Control (Control de acceso, CCTV)

Para asegurar centro de datos, control de acceso y circuito cerrado de televisión son necesarios para la prevención y seguimiento de personas no autorizadas entren en centros de datos. Lo importante es permitir la única persona autorizada venga en persona y registro que viene con persona autorizada.Además, la grabación cuando la persona realiza actividades en centros de datos.

	Vigilancia CCTV circuito cerrado de televisión a menudo se utilizan para la vigilancia en las zonas que necesitan seguridad, como bancos, casinos y aeropuertos o instalaciones militares. El uso creciente de circuito cerrado de televisión en lugares públicos ha provocado un debate sobre la seguridad pública versus privacidad. En las plantas industriales, equipos de CCTV puede ser utilizado para observar las partes de un proceso que están a distancia desde una sala de control, o donde el ambiente no es cómodo para los seres humanos.
	Mobile Messenger (SMS) Esta aplicación se instala con el sistema de seguridad. Está construido con un módem GSM y cuando se produzca un suceso de alarma, será automático le avisará donde quiera que esté.
	Guardia Tour System (SFP64) desalentar al personal a distancia unauthorise si las hay? El sistema de rondas de vigilancia hacen uso de su tarjeta de acceso existente o sistema de seguridad. Ejemplo de aplicación - Seguridad perimetral de doble sensor de movimiento y tecnología de infraestructura se instalará a lo largo de la línea del perímetro de la valla de ayuda para detección de intrusos.
	Sistema de Tarjeta de Acceso (ACU1000) Proporciona comodidad sin comprometer la seguridad. Instalación de un sistema basado en tarjetas inteligentes de acceso a tarjeta, con las tarjetas de grado de diseño y lector de tarjetas, son gurantee invitado a tomar un segundo vistazo. ¿Cuál es importante es saber que sus invitados estén a salvo de intrusos más allá de la puerta.
	Acceso a la tarjeta inteligente (AMR200)     Una tecnología casi imposible de duplicar, estás a salvo en su lugar de trabajo   como segunda persona no puede utilizar una seguridad pases con tu mismo ID para ganar   acceder a su derecho de acceso.
	Biométrico (AFR800) Para los lugares de alta seguridad, sólo los autorizan persona es capaz de acceder a él. Gracias a la tecnología biométrica ha de ser personalmente allí para abrir la puerta. Nadie puede hacerlo por ti.
	Centralizar Monitoreo (IBSS2000) Supervisar un complejo enorme con miles de personas en movimiento. En un lugar centralizar tiene el control sobre la puerta de acceso, acceso en caso de decidir a quién ya qué hora.
	Visitor Management System (IBSS2000VMS)   Proporcionar una identidad a su visitante. Utilizando el sistema de manejo de visitantes, todo visitante   son etiquetar y rastrear la ubicación.

Procedimiento de Control de Accesos al Data Center

Introducción

Objetivo

El objetivo de este documento es establecer el procedimiento de control de acceso de personal al edificio del Data Center.

Alcance

Este documento está dirigido a todos los clientes de nuestra empresa que tienen sus equipos instalados en el Data Center (IDC). En este documento se detallan los pasos que deben seguir los clientes del Data Center para poder accesar al edificio, así como los documentos y requerimientos que deben enviarnos para que se de el efectivo cumplimiento de las normas y medidas de seguridad.

Listado de Accesos Permanentes

Con la finalidad de garantizar el acceso al Data Center al personal del cliente necesario para la operación de los equipos instalados en la sala de equipos, el cliente debe enviarnos un listado del personal técnico y/o administrativo que tendrá acceso al edificio en horario 24 x 7 x 365.

Este listado, el cual llamaremos Listado Autorizado de Acceso Permanente del cliente, debe ser un documento formal enviado por el cliente mediante una nota impresa y firmada por el Apoderado o persona de contacto que conste en el Contrato, al Gerente del Data Center. En este Listado Autorizado de Acceso

Permanente se debe indicar la siguiente información:

• Nombre, cargo, número de cédula o pasaporte de cada una de las personas que conforman el Listado.

• Nombre de la(s) persona(s) con autorización para solicitar acceso temporal al personal que no se encuentre dentro del Listado.

• Nombre de la(s) persona(s) con autorización para modificar el Listado.

• Nombre de la(s) persona(s) que puede autorizar el retiro de equipos del Data Center.

• Tipo de acceso: Indicar si el acceso es horario extendido 24 x 7 x 365. De requerirse otro horario de acceso, el mismo debe especificarse.

En la eventualidad de que algún personal del cliente que estaba incluido en el listado autorizado deje de ser empleado de la empresa, el cliente deberá notificar a la mayor brevedad posible de dicho evento a nuestra empresa, mediante el envío de una nota a la Gerencia del IDC. Esta nota debe ir acompañada del nuevo Listado Autorizado de Acceso Permanente y de las tarjetas magnéticas para el acceso del personal que ya no forma parte de la empresa.

Solicitudes de Acceso Temporal

El acceso temporal al Data Center para personal del cliente que no se encuentra en el Listado Autorizado de Acceso Permanente, tales como contratistas y proveedores externos entre otros, debe solicitarse previamente mediante el envío de un correo a la dirección  en el cual debe especificarse lo siguiente:

• Nombre de la empresa
• Nombre y número de cédula/pasaporte de la persona visitante
• Motivo de la visita
• Fecha y horario de la visita
• En caso de que la visita requiera escolta, indicar el nombre del personal del cliente que acompañará al visitante.

Piso Falso

PISOS FALSOS

El piso falso ocupa un lugar importante dentro de la distribución de los Datacenter y centros de computo, ya que permiten la comunicación entre equipos y el desarrollo de la infraestructura de sus redes.

1. Para su diseño e instalación se debe tener en cuenta el tamaño de sus placas y el tipo de uso que van a tener (si son de pasillo o si son para soporte).

2. La altura de los pisos falsos varía, y se logra mediante soportes, los cuales son modulados de acuerdo al tamaño de las lozas.

3. Poseen un recubrimiento antiestático, que es necesario en este tipo de construcciones.

4. Para realizar su instalación y mantenimiento es necesario utilizar los accesorios correctos y evitar el daño de las losas.

Dentro del proceso de diseño y montaje de pisos falsos se debe realizar previamente el diseño y la distribución de equipos (racks, A.A.), para conocer el tipo de baldosas se instalará en los pasillos y demás áreas que conforman un Datacenter.

PISOS DE CAUCHO

Dentro del diseño y construcción de Datacenters y centros de computo, existe un material importante que es utilizado para el acabado de pisos, este material es el piso del caucho. Las cualidades representativas que posee este producto son:

1. Dureza, lo cual permite su uso en alto tráfico.
2. Es autoextinguible, una cualidad muy importante.
3. Absorbe y amortigua ruidos, no se descompone.
4. Es fácil de instalar y fácil de conservar.

Los pisos de caucho son utilizados en áreas de alto tráfico, permitiendo un acabado agradable y facilitando la durabilidad de los pisos. Se instalan sobre superficies totalmente lisas (concreto a la vista), sin necesidad de realizar alistados dispendiosos como ocurre con otro tipo de pisos.

AIRE ACONDICIONADO

Equipo de tratamiento de aire

Sistema de aire acondicionado: Se encuentra distribuido para mantener una adecuadatemperatura en el ambiente del datacenter. La temperatura tipica de la habitación es de12 a 14 grados centigrados logrando asi mantaner una temperatura de 18 a 22 gradoscentigrados en el interior del servidor.

PORQUE NECESITO UN SISTEMA DE ENFRIAMIENTO EFICIENTE EN CONSUMO DE ENERGIA

Hay dos grandes razones para usar un Sistema de Aire Acondicionado de Precisión y buscar un

Eficiente Consumo de Energía para su Data Center.

a) La primer razón es ahorrar en los costos de operación durante el tiempo de vida del

 Data Center. En los Data Centers de hoy,el 40% de la potencia total es consumida

por el equipo de aire acondicionado. En el peor de los casos el consumo alcanza

hasta el 60%.

b) Segundo, la energía eléctrica se está volviendo un recurso escaso y debe ser usada

  para maximizar el uso de los servidores y no ser gastada innecesariamente

 alimentando el equipo de enfriamiento. Además de la reducción de costos y

  necesidad de un más eficiente manejo de la energía siempre está el argumento de los

    Data Centers “verdes” con una huella de bajo carbón usando sistemas de aire

    acondicionado eficientes en el consumo de energía.

USO DE ENERGÍA DEL SISTEMA DE AIRE ACONDICIONADO EN UN DATA CENTER

Los Data Centers necesitan sistemas de aire acondicionado para remover el calor generado por los servidores y otras fuentes de calor, y los sistemas de aire acondicionado necesitan ser confiables y estar disponibles en períodos 24/7 con sistemas de redundancia en stand-by incorporados.

Temperatura, humedad y limpieza del aire tienen que ser suministrados dentro de las

especificaciones del fabricante del equipo IT. Hay varias tecnologías de sistemas de aire

acondicionado disponibles pero todas ellas requieren un significante consumo de energía para operar los ventiladores, compresores y bombas. Los ventiladores en las unidades de aire acondicionado dentro del site circulan el aire acondicionado para transferir el calor de los equipos IT a las unidades de aire acondicionado.
